Télescope MEADE ETX90EC récupéré à PAU (Nature et découverte) le Ve 16/11/01 17h-20h (jl.Domec) après une première visite le Lu ?(P.Arnould-Jl.Domec) de 14h à 19h .

Chronologie partielle des Travaux  et activités Années scolaire 2001-2003

Date :	Heure :	Essais :	Résultats :	Problèmes :	Solutions :	Présents :
Lu 26/11/01	14 h à 19h	Nouveau télescope ETX90EC et logiciels Starry Night …	Liaisons :OK Accessoires: Ok Pointage ALT/AZ AUTOSTAR ? ETX/Starry ?	Notice mal faite et mal traduite. Défauts de pointage ETX non reconnu par Starry	Autres alignements. Reconfigurer.	Jl Domec
Me 28/11/01	14 h à 19h	ETX90EC Starry Night	ETX/Starry :ok Date/Heure ? Pointage ?	Autostar : Dec Horaire ? Home position ?	Rech : Sav/internet Multiplier les essais	Jl Domec
Lu 3/12/01	14 h à 19h	ETX90EC Starry Night	ETX/Starry :ok Sauf Date Autostar : Alignement Polaire	Starry :Date ? Aide :< Alignement Polaire Home Position ?	Rech : Sav/internet Multiplier les essais	Jl Domec
Lu 10/12/01	14 h à 19 h	ETX90EC Starry Night	ETX/Starry :ok Pilotage ETX Format date ? Alignement AUTostar ? Alignement Polaire :Ok ?	Home position en AD ? Format Date Starry	Rech : Sav/internet Multiplier les essais	Jl.Domec
Me 12/12/01	14h à 18 h	ETX90EC	Pointage et alignement ALT/AZ Et Polaire . Répétition	Objets mal pointés(imprécision)	Revoir alignement	Jl.Domec P.Arnould

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Je 13/12/01

17h30-19h

ETX90EC Lecture de carte Alignement ALT/AZ Pointage par AUTOSTAR

Soirée Observ Demonstration Pointage ALT/AZ Polaire-Vega Sur Carte. Grégoire Lefebvre Gabriel Caby Laurent Vivé Cantos Yves

Ciel bouché Temps :< 1 Télescope 13 éleves ! Erreur de Monture

Météo Faire des groupes d’élèves Faire une Check-List de configuration

Jl.Domec P.Arnould 13 élèves de l’AST-ET 2^nde 3 Mathieu Vigneau 1El Grégory Charrier 1MT1 Jessica Visdeloup Jonathan Rousseau Grégoire Lefebvre Yves Simard Gabriel Caby Laurent Vivé Nils Lenfant Arnaud Boyé Cantos Yves 1MT2 Faustine Pawlowski Julien Jamet + 2 élèves

Ma 18/12/01

6h-22h

Sortie cité de l’Espace Toulouse Nais/Vie/Mort Etoile Vis Guidée :Fusée Planétarium : Vie sur Mars ?

Questionnaire Connaissance Du ciel Tech. spatiale Et spectro. Images !

Durée : <

A revoir !

N.Amat P.Arnould Jl.Domec 13 élèves de l’AST-ET

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Ma 25/12/01 Me 26/12/01	18h à 1h	Nuit d’observation ETX90 EC	Observation de Mars et Fomalhaut Lune masquée par Cirrus WebCam Sans Objectif Spectre de mars Réseau 300t/mm	Froid/Buée Suivi Synchro Focus/CCD Difficile Flexion/ Vibration Patinage moteur AD	PareBuée-Buvard Niveau à bulle Table pivot réglables/Trépied Pince à linge Raccourcir Bras levier (40cm) Rigidité/amortis	Jl.Domec
Lu 7/1/02	14h à 18h	Relevés des distances focales ETX90EC	Positions du plan focal du système des 2 miroirs En fonction de la distance des objets. Thème BTS : Motorisation Du spectroscope AST- ET	Images peu lumineuses Turbulence atmosphérique Oc26mm(x48) Ecran Blanc CCD Sony	Couverture sur le système . Webcam et appareil numérique Avec pose longue Superposer les images	Jl.Domec

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Lu 14/1/02

14h-20h

ETX90EC+ Vesta Pro Château de Mauleon à 1.6Km Fenêtre sous la cheminée .

Bras de levier  long Flexion/Vibration Patinage AD  Relevé des positions du plan focal et repère Focus Image :  Belchou  1129m à 16.5 Km VentSud+Pluie Antenne Lycée :30m

ETX sur table Dans le courant d’air Sud 203. Turbulences. Luminosité et contraste faible.

Meteo plus stable. Opérer complètement dehors avec ordinateur portable. Utiliser un Trépied. Pose plus longue ou superposer les images .

Jl.Domec

Me 16/1/02

16h-19h

ETX90EC Essais de pointage Définition des dimensions du support de Webcam pour Thème BTS

Images avec l’ordinateur portable Images correctes Grossissement ?

Rotation incertaine en AD Avec les touches de la Raquette

Recherhes : Sav et internet

Jl.Domec P.Arnould

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Lu 21/1/02

14 -20h

ETX90/ VestaPro Amélioration du système de fixation . Système de fixation Webcam plus léger . Bras de levier plus court(20cm). Protection Webcam

Moins de vibrations et de balourd Moins de parasites lumineux. Réglage fin de la mise au point avec Pince à linge .

Turbulences-pluie et vent du sud Mise au point délicate Peu de luminosité Tâches sur le CCD Château de Mauleon à 1.6Km

Meteo plus stable. Opérer complètement dehors avec ordinateur portable. Utiliser un Trépied. Pose plus longue ou superposer les images . Nettoyer le CCD

Jl.Domec

Me 23/1/02

16h-19h

ETX90/ AUTOSTAR Essais de pointage

Piles Faibles Test d’autres alimentations Pointage impossible Mesure des courants consommés Alim12V Affichage: Jour/Nuit:0.12/ 0.06A Pointag+affich:0.23A

Autostar/ Moteurs pointent au hasard.

Changer les piles Essais d’autres alimentations Recalibrer les moteurs .

Jl.Domec P.Arnould

Lu 28/1/02

17h-19h

Installation des Logiciels de traitements D’image et de spectre Vspec/Iris Logiciels Libres Téléchargés sur internet

Iris :OK Vspec :Non

Fichier Vspec.zip Non reconnu

Télécharger Compresser et recommencer

Jl.Domec

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Me 30/1/02

14h-19h

Réunion 14-15h Recalibration des moteurs Vérification du pointage Images avec le µ Portable De lettres calibrées

Images calibrées Servant de références PointageALT/AZ : Ok Polaire, vega, Altaïr, Fomalhaut,Castor et pollux,à partir de la carte. Bricolage pour fixer le porte réseau sur la bague adaptateur T (Scotch double Face)

Ciel bouché Pas de pointage ni suivi Réel

Bonne Météo

Mme Mauget M.Kim P.Arnould Jl.Domec

Me 30/1/02

19h30 -22h30

Soirée d’observation

Spectre d’un lampadaire à vapeur de Na Observation de Jupiter Lampadaire Na~Gedimat Spectre 100t A travers le double vitrage Au dessus du convecteur d’où de fortes turbulences

Brouillard de rayonnement s’épaississant Observation possible seulement au Zenit Images et spectre du lampadaire Très épaissie et tremblante car faite de l’intérieur à travers le double vitrage pour limiter la turbulence Air Chaud/Froid Rotation AD avec raquette toujours erratique.

Bonne météo

P.Arnould Jl.Domec 3 élèves de AST-ET 4 élèves de BTS1 du Thème : Motorisation du Spectromètre

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Lu 4/2/02

18h à 20 h

Installation et essai Vspec/Iris/ QcamCopy Recheches Internet : AstroCCD

Vspec : Ok Profil spectre Mars 25/12/01 300t/mm Traitement Qcamcopy Profil Vspec

Traitement d’Images /Profil. Raies d’absorption peu marquées

Prise en main des logiciels à poursuivre Améliorer Qualité de prises de vue

Jl.Domec

Me 6/2/02

13h30-20h30

Récupération Spectre Lampadaire Na 30/1/02(µPortable) Images calibrées Lettres Panneau d’affichage ? Budget AST-ET Recettes : Rectorat : 9000F Recherch :6700F Région :304€9 Total :2698€35 Dépenses : ETX90EC et accessoires :8335F 1270,66€ Entrée Cité Espace 148,48F(223,87€) Besoins : Trépied :251,24€ Chercheur coudé 8x25(60,22€) Piles LR6(AA) 20€ Accu NiMH 15€ Images en extérieur avec le µPortable Vesta pro au foyer ETX90 Moins de turbulences

Lampadaire Hg Mendy-Alde (1,2Km) Spectre 300t Image sélectionnée parmi 24 par (MPP)à partir d’une séquence AVI Spectre 100t Image sélectionnée parmi 12 par MicrographPicturePublisher(MPP) Spectre 300t Image sélectionnée parmi 24 par (MPP) Webcam touchant le réseau pour faire entrer le spectre dans le cadre Ordre 1 ou –1 ? La webcam retourne logiciellement l’image ?

Meteo Mauvaise Rafales de vent et de pluie . Les spectres sont beaucoup Plus fin donc correctement mis au point. Le recouvrement des ordres 1 et 2 se fait (Vérif après calcul ) dans l’IR ! Cela pose problème pour la reconnaissance de certaines raies d’absorption de l’atmosphère . Le miroir primaire ETX Concave inverse et réduit. Le secondaire réduit sans inverser. L’oculaire-Loupe grandit sans inverser

Bonne Meteo Recherches Internet Réseau très blasé à l’ordre 1 ou -1 donc peu d’énergie sur les ordres supérieurs . Etendue Du spectre 300t / Taille CCD Fixer le réseau Sur la Webcam et faire bouger l’ensemble. Alors d = 0 et i ¹0 nkl = sin d – sin i Résultat théoriquement identique mais on gagne au moins 1 cm de DDF pour une petite perte de luminosité compensée par un plus faible bruit de fond et moins de turbulence (Webcam obturée)

Jl. Domec

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Me 6/2/02

13h30 20h30

Château de Mauleon à 1.6Km

Jl.Domec

Je 7/2/02

18h 19h

Montage court avec porte réseau, cache sur Webcam et réglage fin (Pince à linge) Turbulences importantes (Images dans le courant d’air) Il s’agit seulement de vérifier les calculs d’étendue de l’image . I ~ 480 Pix Pix = 5.6 µm IExp = 2.7 mm f1 = 1250 mm Focale du miroir primaire de l’ETX 90 H ~ 30 m D = 16.5 Km (Carte 1/25000) IThéo ~ 1, 25 (30/16500) = 2.5 mm

Relais du Belchou 16.5Km pour vérification du calcul d’étendue E de l’image Sélection MPP Hauteur d’antenne environ 30 m. Selec MPP/24 Chapelle St Antoine A 11.7Km Sélec MPP/4 Estimation de la taille de la cloche ,des arbres ?

La largeur de la fenêtre logeant la cloche est d’environ 60 cm

Réalisation possible par les élèves de L’AST-ET Tracé et animation du principe optique du télescope ETX90 Réglage du plan focal etc… Sur SOLID Works

Jl.Domec

I ~ f1. a

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Ma 12/2/02	8h 12h	Premier Traitement sous iris : séquence AVI 24(imag) Très flou du 7/2/02 Traitement sous iris Selection de 6/24im Offset fond à 600 Registration-corrélation Multiplic (x0.1667) Addition des 6 Sauv Bel Masque Flou Sigma 2(détails) Coeff 8(contraste)		Belchou 7/2/02 16.5Km Traitement Iris	On ne voit pas apparaître vraiment de détails supplémentaires On s’est contenté de traiter en N/B Les tâches sur le CCD deviennent gênantes. Il faudra les nettoyer délicatement à l’alcool isopropylique .			Faire le prétraitement des défauts du CCD 1/ Offset(Dark) 2/ Tâches et défauts Pixels :FLAT Poursuivre la prise en main. Acquérir des séquences AVI avec beaucoup plus d’images et faire une sélection sévère		Jl.Domec
Ma 12/2/02	17h 21h45		Observation de Jupiter et 4 de ses satellites(Callisto, Ganymède, Io à D,Europe àG) A l’oculaire le N est en bas Nébuleuse d’Orion Sirius Saturne	Malgré la turbulence importante Qualité optique excellente Bandes de jupiter bien visibles avec oculaire 26mm(x48) et mieux avec Barlow(x2)=>(x 96) Nébuleuse d’Orion  bien nette Sirius :on ne distingue pas l’étoile compagnon Saturne : Pas de division de Cassini observable dans les anneaux Turbulence trop forte et grossissement trop faible . Pointage manuel Pas d’AUTOSTAR		Pas d’images possible : La webcam et son support ne peuvent s’incliner en altitude de plus de 30 °. Le chercheur Droit est inutilisable avec Astres Haut Table trop basse et peu stable . Mouvement autour fastidieux Le Mode ALT/AZ Est trop pénalisant	Réaliser une pièce de fixation de la webcam à l’oculaire Et dans l’axe . Acheter Chercheur Coudé Et trépied Haut.		Jl.Domec

Date :	Heure :	Essais :	Résultats :	Problèmes :			Solutions :	Présents :
Me 13/2/02	15h 22h	Réalisation d’une pièce d’adaptation Pour fixer la Webcam sur le Tube oculaire. (Machine Strato) Téléchargement Internet et impression des manuels d’utilisation des logiciels de traitement d’images iris et d’analyse des Spectres Vspec. Ciel bouché. Première manipulation en extérieur par les élèves du matériel complet ETX90,Webcam et µPortable Essai de la pièce d’adaptation .	Lampadaire à Mendy Alde 1,2Km sur l’écran du µPortable en 640x480 Spectre 100t de ce lampadaire Hg et réglage Webcam Lampadaire Hg Mendy Alde 1.2Km en 640x480 Sélection MPP sur 12 images Seq AVI Spectre du lampadaire Hg Sélection MPP sur 4 images séquence AVI Toutes les images prises au foyer ETX90EC dans l’axe La pièce pour fixation sur tube Oculaire est trop étroite .		Le ciel est encore Bouché. Une dépression arrive de l’ouest Il pleut vers 22h Webcam mal fixée sur le tube oculaire . Bague d’adaptation trop étroite . Serrage insuffisant de la pince . Le logiciel de la webcam est extrêmement lent . L’accumulateur du µportable est épuisé au bout de 3 h . Il y a beaucoup de bruit (Thermique ,Emagn et parasites lumineux sur le CCD)	Bonne Météo Réaliser un autre bague d’adaptation plus large et assurer un système vis-écrou sur la pince. Réinstaller le Logiciel Webcam. Commander la Webcam par le logiciel Iris de traitement . Charger au maximum l’accumulateur du portable et contrôler l’autonomie. Voir mode économique . Réduire les bruits : -Thermique : faire un Dark et soustraire -Emagn : éloigner et Blinder le câble USB. Faire une Papillote en papier Alu autour de la webcam. Parasites Lum : webcam dans une boite noire .		P.Arnould Jl.Domec Elèves de l’AST-ET : 7 à 19h puis 5 jusqu’à 22h .

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Ma 19/2/02

12h-14h

Ancien Trépied Deluxe ETX Ref:7025(251,54€) Viseur coudé ETX 60,22€(1650F) Devis Nat&Dec(Pau) Nouveau trépied Ref :884(~297€)

Stable ,Robuste.Niveau à bulle et repère N Pliage et Hauteur Réglable :OK Réglage fin ALT/AZ et Polaire :OK Réglage fin latitude Bon blocage mécanique. Poids raisonnable :Pieds Alu

Position assise Non vérifiée. Stabilité avec ETX et Webcam non vérifiée. Nouveau trépied non présent et donc non essayé.

Le nouveau trépied arrivera début Mars . Faire une comparaison des 2 Tépieds avec ETX.

Jl.Domec

Je 22/2/02

23-0h

Solution pour compenser l’effet de recouvrement Des ordres -1 et -2 Des spectres dans l’IR . On traite dans iris les images du spectre séparément pour le canal rouge. Le bleu de l’ordre –2 qui est cause du recouvrement est ainsi filtré par le filtre rouge qui couvre le CCD

Spectre 300t Lampad Mendy Alde 6-2-02 Converti en moyenne RVB Profil Moy RVB Même spectre canal R seul Profil canal R seul On remarque la disparition de la bosse à droite du profil qui est le bleu (ordre-2) Les dents fines sont du bruit thermique et électromagnétique . Spectre 300t Mars 4-6-01 Moyenne RVB Profil Vspec Spectre 300t Mars 4-6-01 Canal R seul Profil Vspec Les 3 raies dans l’IR apparaissent nettement Elles correspondent à l’absorption atmosphérique.

Le bruit Thermique et électromagnétique brouille les spectres Les images sont brutes . Les raies ne sont pas parallèles aux colonnes du CCD entrainant une erreur de Binning . - Le domaine IR du spectre sort du CCD. Il faudra rapprocher le CCD(dDF diminue) au maximum du réseau voire le coller sur l’ouverture de la Webcam . On pourra aussi traiter chaque domaine RVB séparément pour avoir une bonne résolution (A°/Pixels) Et un spectre cadré. Spectre bruts :Non étalonné radiométriquement(Flux) ni en l . Les images des spectres contiennent l’offset (DARK négligeable (Pose d’1/25s) et pas de division par le FLAT .

Traiter les spectres comme tout image CCD : (Im-Dark) / Flat Dark et Flat sont à faire Respectivement dans le noir (Télescope obturé) Et avec un fond de ciel crépusculaire ou autre éclairage uniforme. Il faudra faire un spectre de référence (étoile Vega :a Lyre Type A0V classification MK (Sc du Ciel p263) : A/Classe de T° : Ici Raies atome H 7500 à 11000K 0/ 0-9 :10 subdivisions du domaine de T° => 11000K V/Classe de luminosité :Naine séquence principale) à comparer avec un spectre étalonné de la bibliothèque pour avoir la réponse instrumentale de notre spectroscope. On pondérera le profil du spectre par la réponse instrumentale .

Jl.domec

Date :	Heure :	Essais :	Résultats :	Problèmes :			Solutions :	Présents :
25/2/02	16-23h	Traitement d’un spectre brut : Correction radiométrique du spectre 300tde Mars du 4/6/01 avec le télescope newton catadioptrique 1000/114 Spectre 300t Mars 4-6-01 pivoté de 2° pour alignement des colonnes du spectre avec celles du CCD On filtre le spectre de l’étoile de référence pour en éliminer les raies d’absorption et approcher ainsi le Continuum ou profil de Planck du corps noir à la température correspondante . Cette température de planck ou Température du corps noir qui émettrait de la même façon .	Etapes de la correction radiométrique : 1/Filtrage spline du spectre brute pour lisser le bruit (Dark+Flat) 2/ introduction du spectre standard Type G2V(Soleil) et filtrage spline 3/ (Spline spectre) / (spline Spectre standard) = reponse instrumentale aux raies près 4/ Filtrage spline des raies Rep Instrum = (Spline Rep Instrum) 5/ (Spline Spectre)/(Rep instrum) = Spectre corrigé radiométriquement .  Etapes de la correction : Spectre de Mars Canal R Réponse instrumentale Courbe croissante rose . Résolution 5.743 A°/Pixel Spectre corrigé radiométriquement Spectre de VEGA(a Lyre) Tiré de la biblio Vspec Type spectral A0V Résolution 5A°/Pixel Les raies d’absorption Ha (6600 A°) et H2O ( 6875 A°) puis O2 (7595 A°) Atmosphérique apparaissent à droite		Le spectre corrigé s’approche effectivement bien mieux après traitement du spectre solaire reflété par mars (courbe dentelée décroissante). Mais les raies d’absorption atmosphérique sont très atténuées !	Chercher un traitement de l’image qui augmente le contraste sous iris (Im-Dark)/Flat Compositer les images Sous Vspec compositer les profil des spectres pour augmenter la dynamique et faire ressortir les raies . Appliquer la correction radiométrique en dernier sur les compositions Le spectre de Mars a été acquis dans de mauvaise conditions avec le télescope Newton non motorisé. Le spectre est relativement épais comparé à la taille de l’image de Mars(Alors-4/6/01 très proche de la Terre) . Probablement à cause d’une mise au point très approximative : Le spectre traversant les 2.6mm de l’écran du CCD en 10s environ Sur le spectre 100t de Mars ci-dessous on peut voir l’ordre 0, donc l’image de Mars à Gauche . a/Cette image a un diamètre de I ~40 pixels mesuré sous « iris ». IMes ~ 40.5.6µm = 224 µm b/La taille Théorique IThéo ~ (Hobj/D). f1 HObj = Hauteur Objet D = distance à l’objet f1 = focale Primaire Hobj = fMars = 6794 Km DTM(10/6/01) ~ 69.10^6 Km [0.461 UA-1UA = 150 10^6] Ciel&Espace Juin2001 IThéo = 98 µm c/ IMes / IThéo ~ 2,3 ! La taille réelle est donc épaissie deux fois par les différents défauts dont la mise au point			Jl.Domec

Date :	Heure :	Essais :	Résultats :	Problèmes :	Solutions :	Présents :
28/2/02	23h-24h	Comparaison de spectres de Vega (A0V) obtenus avec différentes résolution donc différents réseaux dans la bibliothèque Vspec Tous les profils des spectres sont obtenus sous VSPEC Pour l’affichage correct de la résolution il faut remplacer la série Ref1 par le spectre de la bibliothèque spectrale correspondant Les raies sont marquées (Textes)sous MPP : On combine les « Objets » dans l’image après avoir double cliqué dessus Raies H de Balmer : p 407 Sc Ciel Raies Atmos : C.Buil(Spectro) Manuel Vspec P36	Spectres de Vega Raies de Balmer de l’Hydrogène Résolution :5A°/Pixel Résolution : 1.868 A°/Pixel Résolution :1.853 A°/Pixel Résolution : 5 A°/Pixel Ce dernier spectre est de résolution comparable à notre spectre de mars 300t Spectre 300t Mars 4-6-01 Le spectre de référence est alors de type G2V(soleil) Profil Canal Rouge seul : Résolution :5.743 A°/Pixel On observe des profils similaires pour les raies d’absorption atmosphériques O2 (6875 A°) H2O ( 7200 A°) et O2 (7595 A°) Les raies d’absorption propres au spectre solaire (3 raies H) sont par contre absentes de notre spectre de Mars (bleu) car on a sélectionné le canal Rouge seul. Dans le spectre filtré par spline (Rose dans la courbe bleu) La raie Ha~6563) est plus nette . Filtrage du Bruit .			Jl.domec

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

1/3/02

13h-16h

Identification de quelques raies d’absorption solaires (spectre de Fraunhofer) et de l’atmosphère terrestre Les images BMP ont été traitées par Qcamcopy Tous les profils des spectres sont obtenus sous VSPEC Les raies sont marquées (Textes)sous MPP : On combine les « Objets » dans l’image après avoir double cliqué dessus.

Spectre 300t de Mars canal R Spectre solaire de référence G2V La raie Hb est dans le bleu et n’apparaît pas dans le spectre de mars (R seul) Par contre,la raie du doublet Na dans l’orange apparaît fortement . Effet du filtre rouge ? La raie Ha est faible . Les raies atmosphériques (Terre :O2,H2O, O2) sont bien nettes mais grossières . Il ne faut pas espérer voir de raies de l’atmosphère de Mars constituée essentiellement de CO2 dont le rayonnement est de l’ordre de 10µm de longueur d’onde (IR lointain) inaccessible à notre CCD(0.4µm à 1µm IR proche). Résolution: 5.743 A°/ Pixel Th de Shannon :ScCiel p 558 indique qu’il faut deux pixels(mesures) pour identifier complètement une raie . La résolution réelle dl~11.4A° Ainsi on peut distinguer ~ 11.4A° et donc pas séparer le doublet Na (5890A°-5896A°) Pas de Shannon(Pas maxi d’échantill) est de 1/(2 fmax) ; fmax = fréquence maximale Temporelle ou spatiale du spectre Spectre de Mars corrigé radiométriquement 1/ Etapes de la correction 2/ Résultat et identification des raies. Les raies sont marquées sous MPP On combine les Objets dans l’image

Raies d’absorption détectées grossières en raison de la faible résolution >~ 5 A°/Pixel

Pour améliorer la résolution ,il faudrait augmenter le nombre N de traits éclairés du réseau , soit: -En approchant au maximum le réseau du miroir secondaire (Celui ci étant fixe déposé sur la lentille d’entrée). Le miroir primaire se déplace lors de la mise au point . On approche dans le faisceau convergent Le réseau et le CCD. -Prendre un réseau plus serré ex :600t/mm Mais l’étendue spectrale augmente,la luminosité baisse et DDF est alors limitée à 19mm dans le visible et à 9mm dans le proche IR(1µm) Quasi impossible sans modifier la webcam.

Jl.Domec

Date :	Heure :	Essais :	Résultats :	Problèmes :	Solutions :	Présents :
Sa 2/3/02	14-20h	Traitement du spectre de Mars 300t CCD VestaPro Sans Objectif Newton Catadioptrique F1000/D114 1/ en moyenne RVB : Conversion d’une image BMP(24bits) Sous iris : A/Mettre le nom du fichier sous forme « nom générique1 » B/Nb d’images :1 C/ Noir&Blanc 2/ en Séparant les canaux R V B  Le lissage , filtrage spline du spectre de référence du soleil (G2V) permet d’approximer le continuum du soleil. Continuum : ScCiel p 272 Spectre continu émis par la source lumineuse . Le spectre de cette source contient aussi en général des raies d’absorption et d’émission , sauf le corps noir parfait . Sc du Ciel p 279 Spectre de mars 300t 4/6/01 corrigé et le profil de corps noir de Planck correspondant au soleil (T° planck 5778 K).	1/ en moyenne RVB : Les raies d’absorption dans le rouge et le proche IR sont plus faibles que pour le canal R seul ou masquées par le bleu d’ordre 2. Les raies Hb et le doublet Na par contre apparaissent . La courbe décroissante Violette est le spectre de référence solaire G2V. Il apparaît une fine Raie Mg(5166) Etape de correction radiométrique par la réponse instrumentale : On obtient un très bon suivi du spectre solaire de référence. Ce qui indique que la correction est bonne . La réponse instrumentale pourra être conservée en série Ref 2 Et utilisée tant qu’on conserve le même montage : Même Réseau verre 300t CCD Vesta pro à DDF ~2cm Sans objectif Au foyer du télescope Cata Newton 1000/114 Spectre corrigé-Comparaison : Le tracé corrigé et dilaté permet de bien distinguer les raies d’absorption Hb et du doublet Na Aucune raie supplémentaire n’apparaît mieux. Le moyennage RVB a tendance a noyer les raies aux extrêmums de la bande visible . 2/ en Séparant les canaux RVB : Domaine bleu seul La raie Mg(5166) apparaît. Mais la raie Hb a disparue ! Il n’y a pas d’intérêt a traiter le domaine vert seul car il n’y a pas de raies prévue . Binning amélioré par sélection de la zone image utile(Clic droit souris)	Le traitement séparé des domaines de l N’est utile que s’il y a des raies attendues . Et surtout dans le cas du recouvrement de Rouge 1 par Bleu 2 . Le profil du spectre obtenu par binning automatique n’occupe que lam oitié de la zone possible. Résolution trop faible pour avoir des raies fines et une forme correcte. Les images des spectres sont relativement floue et bruitée. Résolution dl 2.7,3A°/pix dl~15 A°	Le doublet Na (5890-5896 A°) a été identifié par les USA (27/11/01-Hubble) dans l’atmosphère de l’exoplanète HD209458D. Il y aurait 20 % de Na en moins que pour l’atmosphère de Jupiter. Ils cherchent le Méthane dans l’IR proche . La zone de profil est bien occupée si l’on sélectionne étroitement la zone de binning dans l’image par clic droit Augmenter le nombre N de traits éclairés du réseau en rapprochant le réseau dans le faisceau convergent. Il ne faut pas dépasser DDF max Ex : DDF max=19mm (300t) DDF max=60mm(100t) Sous peine de faire sortir le spectre du CCD. Cela est tout de même possible si l’on cherche à identifier des raies dans un seul domaine (Ex : Raies atmosphériques de la terre dans le rouge) La motorisation De l’ETX90 et sa qualité optique améliore la netteté. En traitant les images de l’offset,Dark et Flat ,on diminue le bruit . La résolution réelle : dl = 2Pix. R(A°/Pix) varie de 10 A° à 15 A° avec la vesta pro au foyer du Newton Catadioptrique 1000/114 et avec le réseau verre 300t/mm . R = l / dl = k .N k(1 ou –1 ici ) :ordre N : nb de traits éclairés Ici R = 393 à 589 Avec l = 5890 A°(Na)	Jl.Domec

Date :		Heure :		Essais :	Résultats :		Problèmes :	Solutions :		Présents :
Lu 4-3-02	14h- 22h		Pointage ETX avec Bloc Alimentation 230V/12V Pré-Traitement Et traitement d’une séquence d’images de la Lune 1/6/01 à 23h sous « iris » CCD vesta Pro Sans objectif et télescope Newton catadioptrique 1000/114. 1/ Disposant d’une seule image BMP on fait 10 copies Lune1 à 10. 2/conversion BMP-> .Fit de la séquence 3/On prétraite : soustraire à une séquence l’offset (image prise dans le noir total avec pose très brève)sur la séquence des 10 ð Séquence Lu-o1à10. Leçon 7 4/Le signal thermique(DARK) est négligeable avec les images des webcam non modifiées car le temps de pose est faible . On ne le retirera pas . L’image de DARK est réalisée dans le noir avec un très long temps de pose . 5/ Division d’une séquence : Lu-o par le Flat (normalement relevé le même jour au gain max sur une plage de luminance uniforme) Coefficient : 2200 MoyStat sur l’image Flat Totale. Leçon 6 Page 8 ð Lu-o-F		Le pointage est rapide (la tension est en effet de près de 18V à vide au lieu des 12V-8x1.5 requis)et correct au début . Puis devient aberrant . L’Autostar fournit même parfois Des coordonnées fausses (AD et Dec) à pointer . Lune 1/6/01 à 23h Lune 1/6/01 à 23h (Image – Offset)/flat Offset normalisé à 0 et additionnée 10 fois . puis masque flou et correction de contraste et luminosité. Flat 16/6/01-0h02 prise avec un gain maximum sur un ciel uniforme « crépusculaire » . Rq:Le FLAT a été relevé 15j après l’image de la lune . Les poussières ne sont pas les mêmes que sur l’image. Celle de l’image reste donc !	Ce décrochage de l’ensemble de la commande des servomoteurs (déjà signalés sur un site internet) Sont accompagnées avec notre adaptateur d’un décrochage du calculateur Autostar . L’image traitée ne fait pas apparaître plus de détails. On a traité seulement en noir et blanc . L’image PLU ou FLAT (plage de lumière uniforme) A été relevé un jour différent de l’image et donc le FLAT n’est pas adapté . Les poussières notamment à D du cratère RHEINHOLD Ne disparaissent pas par division par le FLAT Les poussières du FLAT Apparaissent Clairement différentes de celle de l’image			Recalibrer les codeurs des moteurs . Utiliser un adaptateur Régulé à 12V ou des accumulateurs Adapté tel que la tension ne soit pas trop forte et suffisamment constante . Faire l’acquisition d’une séquence AVI de plusieurs dizaines d’images , les sélectionner et les traiter toutes avant de les compositer (Additionner après prétraitement Offset,Dark~0,Flat et Registration/Recalage) C’est la seule solution pour obtenir des images avec un bon contraste avec les Webcam dont le temps de pose est toujours trop bref pour les utilisations astronomiques . Quand a la qualité optiques des images ,elle s’améliorera nettement avec l’ETX90 dont le type MAKSUTOV-CASSEGRAIN (Miroirs secondaires et primaires sphériques plus lentille d’entrée corrigeant les aberrations sphériques du primaire) permet une réalisation très précise avec très peu d’aberration . Ce télescope est plus spécialisé pour l’observation planétaire . Mais il peut avec un webcam et un traitement soigné de grandes séquences d’images faire de belles images du ciel Profond . (Leçon 16 p9)		Jl.Domec

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Lu 4/3/02

Suite 14-22h

5/Sélection à la souris d’une zone noire de l’image Normalisation de l’offset à 0 (sur une zone-Leçon 9 page 2) de la séquence Lu-o-F . =>Lu-o-F-N1 à 10. 6/ Registration des images planétaires (1) : entrée:Lu-o-F-N1à10 Taille… :512 Hauteur image :480 Nb puissance de 2 légèrement supérieur à la taille utile en pixels de l’image(Disque planétaire etc..). Spline : lissage meilleur Lu-o-F-n-r1 à 10 7/ Addition d’une séquence : Entrée : Lu-o-F-n-r Nombre .. : 10 Vérifier I<32767 Sauver :LuneTr 8/ Masque Flou : Leçon 9 page 5 Sigma :plus la valeur est petite plus les détails sont fins mais plus il y a de bruit. Coefficient : On l’augmente pour augmenter le contraste

Image d’Offset de juin 2001 Pour la Philips Vesta Pro Cette image prise ,Webcam dans le noir le plus complet possible, et avec le temps de pose le plus bref rend compte du décalage par rapport au signal 0 provoqué par le CCD et l’électronique associée. Image indépendante du pixel considéré, du temps de pose et en première approximation de la T°. Le temps de pose doit être bref pour éviter les effets thermiques . Avec les webcam non modifiées,le temps de pose est toujours bref ( 1s/25 maximum pour la vesta pro) ( Leçon 6 p1 manuel iris)

Jl.Domec

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Je 7/3/02

18h-19h

Essais de pointage avec alimentation par accumulateurs NiMH Contrôle du pointage en mode ALT/AZ à l’aide des coordonnées AD et De cet points cardinaux de la carte du ciel , Le ciel étant bouché. Estimation de l’altitude (Mode ALT/AZ à pointer à partir de la connaissance de la Déclinaison (Dec) de l’astre et de la latitude du lieu (Lat )

Images Eye 1.3MegPix En moyenne résolution 1280x1024 et haute compression .Taille Jpeg environ 100Ko Logement des Accu NiMH(4x1,2V-1500mAh et 4x1,2V-1700mAh) Chargés en moyenne durant 5 h. Pointage Betelgeuse 18h20 AD :5h50 ;Dec :7°24 Au Sud-sud/Est ALT :53° A 1h40 du Sud( 10° vers l’E) Pointage Sirius 18h45 AD :7h18 ;Dec : -16°42 Au sud-Sud/Est ALT :30° A 2h05 du sud(~30° vers L’E) La rotation lors du pointage est rapide .

Ciel bouché. Pointage sur carte seulement ne permettant pas de juger de la précision du pointage en mode ALT/AZ.

Bonne Météo Faire des essais de pointage en mode Equatorial plus facile à controler (AD et Dec directement comparaables sur carte et sur les verniers de l’ETX90) . En mode ALT/AZ un calcul doit être effectué pour déduire les coordonnées ALT/AZ des coordonnées équatoriales (AD,Dec) données par les cartes et Atlas . Il faudra vérifier la vitesse et la qualité du pointage au cours de plusieurs heures pour évaluer la limite d’utilisation sûre .

Jl.Domec

Date :	Heure :	Essais :	Résultats :	Problèmes :	Solutions :	Présents :
Lu 11/3/02	15h-19h	Méthode d’alignement en mode ALT/AZ et équatorial Pointage en mode Equatorial Avec accumulateur NiMH Chargé à Umoy = 1.32 V Le pointage est ici contrôlé à l’aide des coordonnées équatoriale de la carte . Le ciel étant encore bouché . Exemple de pointage sur Deneb et contrôle de carte : Toutes les images : Vesta Pro sélection MPP sur séquence AVI d’une dizaine d’images .	Alignement ALT/AZ 1/ poser le télescope sur une surface horizontale Contrôlée avec un niveau si l’on veut un pointage précis 2/Régler ALT = 0 3/ Aligner le mouvement AZ dans le sens horaire :à partir de la butée de mouvement dans le sens trigonométrique , tourner dans le sens horaire jusqu’à aligner la fourche à la verticale de la LED . Rq : Le tube n’est pas vraiment horizontal lorsque ALT = 0. Est-ce normal par rapport à l’alignement des moteurs . 4/ Tourner l’ensemble sans toucher à la raquette de commande pour que le tube pointe le Nord Géographique approximativement .			Jl.Domec

Date :	Heure :	Essais :	Résultats :	Problèmes :	Solutions :	Présents :
(Suite) Lu 11/3/02	15h-19h	Pointage en mode Equatorial	Alignement polaire : Vernier Dec à 0 °, et Alignement AD comme l’alignement AZ précédent. La jambe télescopique avec le contrepoids est réglée à la latitude du lieu .Ici 43°. Le tube est pointé vers l’étoile polaire . Alignement sur deux étoiles(Capella-aCochet et Regulus-aLion) bien visibles dans le ciel à cette heure (Faible magnitude et bien au dessus de l’horizon) : Rq 1/ Capella proche du Zenit local légèrement vers le Sud à 18h : Regulus			Jl.Domec

Date :	Heure :	Essais :	Résultats :	Problèmes :	Solutions :	Présents :
(Suite) Lu 11/3/02	15h-19h	Pointage en mode Equatorial (suite)	Test de l’alignement fait par l’AUTOSTAR par pointage de deux autres étoiles : 1/ Rigel : 2/ Deneb :			Jl.Domec

Le curseur AD est réglé au départ( à 18h locale) :Zéro à la verticale de la LED du panneau de commande

Etoile	Symbole	Localisation(11/3/02) (Carte)	Coordonnées Carte		Coordonnées AUTOSTAR		Vernier ETX90EC
			AD	Dec	AD	Dec	AD	Dec
Capella	aCocher	~Zenit-sud(18h)	5h16	44°			4h54	44°
Regulus	aLion	N-NO(18h)	10h02	10.5°			9h24	10°
Rigel	bOrion	Sud/+10°Horiz(18h20)	5h13	-11°	5h14.5	-8°12	4h30	-10°
Deneb	aCygne	NO/+10°Horiz(18h20)	20h50	+45	20h41	45°16	19h45	42°

La procédure normale devrait ëtre de régler l’AD de la première étoile pointée et connue(Ex :Capella ),D’afficher son AD (relevé sur Carte ou AUTOSTAR ) sur le vernier en face du repère puis rapidement de demander une autre étoile à pointer (Ex :REGULUS) et de vérifier que

ADcurseur ~ ADcarte

Date :	Heure :	Essais :		Résultats :			Problèmes :	Solutions :		Présents :
Me 13/3/02	19h-21h	Essais et choix d’un trépied pour l’ETX90 Récupération du matériel : Trépied et chercheur coudé Recette :2698€35 Dépenses : ETX90 et accessoires 1270€66 Chercheur coudé : 60,22€ Trépied 884:295€ Entrée cité espace : 223€87 Piles R6(AA) :3x8 20€ Accumulateurs NiMH(16)+chargeur+Minuteur : Accu NiMH(R6/AA) 1700mAh/1.2V: 16x4€56 Chargeur NiMH/NiCd par8 : 15€09 Prise minuteur :7€61 Reste environ :733€			Avantages : L’ETX monté Sur le nouveau trépied est plus stable . Les pied sont plus rigides Il y a une sacoche de transport qui permet de loger le trépied et de petits accessoires supplémentaires. Inconvénients : Pas de Niveau à bulle. Pas de réglage en azimut. Réglage de la latitude plus délicat bien que probablement plus précis . Plus de 20% plus Cher . Choix : Nouveau trépied pour sa sacoche de transport et sa stabilité primordiale en photo au foyer avec une Webcam .	Mise à l’horizontale avec niveau indispensable pour un suivi de plusieurs secondes . Les graduations en latitude sont imprécises,bien que le mouvement su la réglette soit de bonne amplitude			Nos poses avec Webcam ne dépassent pas 1/25s Un niveau à bulle peut être collé facilement par la suite . Fourni par Nature&Decouvertes ? Le réglage en azimut peut être fait directement avec l’ETX90 . On pourra graduer précisément la réglette de latitude .	Jl.Domec Nature& Decouverte
Lu 18/3/02	17h-19h	Images à l’Eye1300 Hrésol/NiMH Essai du trépied Fixation et réglage du chercheur coudé .	Alignement Alt/Az Alignement équatorial			Pas de niveau à bulle pour la mise à l’horizontale du plateau .				Jl.Domec

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Me 20/3/02

18h30 23h Photos Eye1300 Hrésol NiMH

Fabrication d’une Bague d’adaptation du spectromètre sur le Tube Oculaire. Machine Strato (P.ARNOULD de 19-20h) Lune(2 images webcam) Saturne Jupiter et ses 4 satellites A Gauche(Est) à droite sur l’image à l’oculaire 26mm plus Barlow x2 Pointage Manuel. Lecture de la carte pour repérer Capella . Préparation à l’acquisition des images de la Webcam La nuit est fraîche et on a encore oublié les manteaux alors pourquoi pas 1 ou 2 blouses l’une sur l’autre .

Les élèves régulier de l’AST-ET se familiarisent avec le matériel et les méthodes de repérage,pointage et acquisition d’images . L’un deux est quasi autonome pour le pointage manuel de l’ETX. L’enthousiasme est là pour les anciens et les nouveaux venu voir. Le ciel est en effet magnifique et le spectacle à l’oculaire surprenant . Observation de jupiter et saturne Fixation de la webcam dans l’axe Optique. Lune 22h20(Zone ?) Lune 22h20(Zone ?)

Jl.Domec 10 Elèves AST-ET 5 élèves de divers classes

Date :	Heure :	Essais :	Résultats :	Problèmes :	Solutions :	Présents :
Me 20/3/02 (Suite)	18h30 23h	On attend son tour pour observer jupiter et saturne .	Observation de jupiter et saturne après repérage et pointage manuel .

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Jeu 21/3/02

18h30 24h

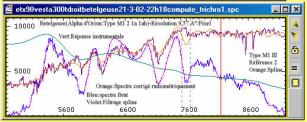

Film de la Lune, Jupiter, Betelgeuse,Sirius Ordinateur (Non portable)dans le couloir S203 et rallonge USB De 5m plus raccord. ETX90 contre le muret à gauche du passage et vue directe sur l’écran.

Le Logiciel Webcam tourne bien plus vite qu’avec le µportable et l’on peut faire beaucoup d’acquisition. La position de l’ETX90 n’est pas trop perturbée par le courant d’air de la porte . Spectre de Bételgeuse (a Orion-AlpOri-M1-2Ib-Iab) Spectre de Sirius( a Grand chien) Réseau 100t Spectre de Sirius( a Grand chien) Réseau 300t Spectre 300t Jupiter –Forte turbulence Jupiter et Trois de ses satellites A 21h37 Pour voir les satellites on a dû surexposer la planète .

Jl.Domec

Date :	Heure :		Essais :		Résultats :	Problèmes :	Solutions :	Présents :
Jeu 21/3/02 (Suite)	18h30 24h	Les Détails sont de l’ordre de Images recueillie à partir de la Webcam vers un ordinateur de Bureau. L’acquisition est très rapide contrairement à l’ordinateur portable . En haut Aliacensis à l’est de Walter (gros à piton central) En dessous Stöfler(3 imbriqués vers le SE) Mer:Crises(E) et Tranquilité séparés par Macrobius . A l’extrême SO d’atterrissage Apollo 11 Au NO Tranquilité Vallée de Taurus-Littrow (Apollo17)		Lune (23h10) avec le Nord en Haut mais l’Est à Gauche aux alentours du cratère Aristote et de la Chaîne des Alpes (au bord du Terminateur :Ligne d’ombre à Droite. Sélection MPP sur une centaine d’images turbulées. Une poussière sur le CCD est visible en haut à gauche sur le bord du disque lunaire . Lune 22h54 22h57 à travers le réseau 300t Mers Fécondité(E),Nectar(SO) Cratère Théophile :23h01 Alpes et Vallée Alpine :23h08

Date :	Heure :	Essais :	Résultats :		Problèmes :	Solutions :	Présents :
Lu 25/3/02	17h 24h Haut Webcam vers l’AR de l’ETX sur le Tube Oculaire	Pointage manuel et compensation du mouvement de la terre à l’Autostar. Accu NiMH 1700mAh. 1/ Aligner précisément le viseur sur un objet lointain centré à l’oculaire 2/Après mise en station polaire, mettre manuellement à la raquette Autostar (Après initialisation 5 puis Enter- Vitesse 9) l’astre dans le Chercheur. 3/ Ajuster à la vitesse 5 puis l’astre sur le CCD passer à 2 puis 1 en essayant de l’immobiliser . Observation et film de la Lune , venus,Jupiter, Saturne,Capella avec leur spectre 300t . Ordinateur portable sur chargeur. Enregistrement d’une image FLAT. Pointage automatique Alignement Polaire Alignement Capella et Vega bas de l’horizon à 24h Puis pointage de jupiter Suivi de vega .	Image FLAT 19h16 (Ciel Crépusculaire uniforme) entre lune et soleil . Belle collection de poussières sur le CCD La sensibilité du CCD est plus faible à Droite . Il faut faire des temps de pose court avec les objets lumineux 1/50s et 30im/s pour jupiter Saturne et la lune . ajuster la luminosité et le contraste. Pour saturne on prend le plus grand nombre d’images possible et le temps de pose le plus court pour immobiliser la turbulence en tenant compte de la luminosité disponible . Lune 22h Cratère Platon au Nord de la Mer de Basalte dite « des pluies ». Lune Mer des crises 19h59 Exposition automatique .	Le µportable est toujours aussi long pour l’acquisition Webcam Il faut refermer et rouvrir le logiciel à chaque image enregistrée qui prend près de 10’. Gros problème informatique . Haut Webcam vers l’AR de l’ETX sur le Tube Oculaire. Nord en haut mais Est à Gauch				Jl.Domec

Date :	Heure :		Essais :		Résultats :	Problèmes :	Solutions :	Présents :
Lu 25/3/02 (Suite)	17h 24h	Venus quasi plein Forte Turbulence près de l’horizon		Lune 30im/s-Platon et mer des pluies Jupiter 22h22-30im/s-1/50s Saturne 23h13 30im/s-1/50s Sélection MPP sur 100 images Saturne 21h57 Exposition Automatique sélection MPP sur 73 images Venus 20h14 se couche derrière les antennes du relais de Mauleon. Exposition automatique.32 images					Jl.Domec

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Lu 25/3/02 (Suite)

17h 24h

Spectre 300t jupiter (1 image !) Spectre 300t Saturne (1 image) Spectre 300t Capella(1 image) Spectre 300t Capella (Sélect MPP 1/25) Spectre 300t Capella (Sélect MPP 1/72)

Jl.Domec

Me 27-3-02

18h 23h

Pointage automatique et manuel à l’Autostar Film De Saturne, ,jupiter,sirius et la lune Ainsi que les spectres des 3 premiers . Etude des principe de réalisation de pages Web .

Observation de Saturne à l’écran pointé par Arnaud à l’ETX 90 et Webcam.

P.Arnould Jl.Domec 10 Elèves de l’AST-ET Visite du CPE Christian Etcheverry et de son équipe .

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Me 27-3-02 (suite)

18h 23h

ETX90vesta27-03-02venus300t20h13 ETX90vesta27-03-02venus300t20h19-960im ETX90vesta27-03-02saturn21h16 ETX90vesta27-03-02-saturn21h07 ETX90vesta27-03-02Saturn100t21h48 ETX90vesta27-03-02Jupiter100t-21h53 Jupiter et Trois de ses satellites à Gauche ETX90vesta27-03-02-JupBand22h

P.Arnould Jl.Domec 10 Elèves de l’AST-ET Visite du CPE Christian Etcheverry et de son équipe .

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Me 27-3-02 (suite)

18h 23h

A un jour de la pleine lune.

ETX90vesta27-03-02-Jup300tvb22h05 ETX90vesta27-03-02-sirius300tvb22h14 ETX90vesta27-03-02-sirius300t-r-22h16 ETX90vesta27-03-02-lune22h48 ETX90vesta27-03-02-lune22h52 ETX90vesta27-03-02-lune22h53

P.Arnould Jl.Domec 10 Elèves de l’AST-ET Visite du CPE Christian Etcheverry et de son équipe

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Me 27-3-02 (suite)

18h 23h

ETX90vesta27-03-02-lune22h54

date :	Heure :		Essais :	Résultats :	Problèmes :	Solutions :	Présents :
Ve 29-3-02	10h-12h	Traitement sous iris des images de saturne et le spectre 300t De Capella		Avant Traitement : Saturne le 25/3/02 à 23h13 Haut webcam vers l’AR de l’ETX Sélection MPP parmi 977 images Après traitement : Addition de 45 images sélectionnée parmi 977 et 120 retenue par iris. On a normalisé l’offset à 0 sur la séquence, registrer (sous image 64- correspondant au disque plus les anneaux) En fait ,le logiciel réalise une intercorrélation centrée sur la zone définie avec la souris (Disque plus anneau) De taille indiquée(la sous image). Ici on aurait du choisir une zone dont le centre permet d’avoir la totalité de l’image centrée. On distingue bien l’ombre du disque sur les anneaux en bas à D ainsi que la bande nuageuse blanche proche de l’équateur . La division de Cassini dans les anneaux n’est pas visible . Taille x 4			Jl.Domec

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Ve 29-3-02 (suite)

10h-12h

Saturne le 25/3/02 à 23h13

On recentre l’image registrée en décalant la zone sélectionnée à la souris vers le bas (Taille sous image 128) (Taillex2) Sur les 45 images sélectionnées,on a additionné 17 sévèrement sélectionnées Puis un léger masque Flou.

La division de Cassini est toujours invisible Mais elle l’est aussi à l’oculaire 26mm.

Une sélection plus sévère parmi les 45 images restantes devrait permettre d’avoir plus de détails

Jl.Domec

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Traitement du spectre de Betelgeuse : Géante rouge(aOri) Type M1-2Ia-Iab Constellation d’Orion

ETX90 Vesta au foyer primaire sans Barlow.1 images des 58 sélectionnées par iris sur environ 200 Avi. L’image est bruitée et avec une dynamique faible de 1300 à 2800 On filtre (Passe Bas degré 7) On normalise l’offet des 58 images à 0 Puis on les Registre(recale) et Addition de la séquence : Etalonnage sur Doublet Na(5893) et O2(7595)=>(10A°/Pix) et comparaison avec M1-III et avec un spectre de Vspec (~12A°/Pix)

Date :	Heure :	Essais :	Résultats :	Problèmes :	Solutions :	Présents :
16/4/02	19h-24h	Saturne Frôle la Lune et pour les chanceux qui se trouve au nord de la ligne Cherbourg Mulhouse, Les cratères du bord sombre de la lune occulte saturne. Entre 23h et 24 h ,Saturne s’approche à toucher de la pointe Sud du croissant lunaire .	Saturne le 25/3/02 à 23h13 Haut webcam vers l’AR de l’ETX Au Tube oculaire Saturne Frôle le 16/4/02 à 21h30 Très proche de l’horizon citadin à Périgueux . Haut webcam vers l’AV de l’ETX Au Tube oculaire			Jl.Domec Et Famille

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Ma 16/4/02 (Suite)

19h-24h

Lune : Mer de la fécondité (Nord en Bas)16-4-02-22h14 Traitement sous iris avec registration de taille max 256 Etx90 vesta Lun16-4-02-22h14add32imreg256

Jl.Domec Et Famille

Je 18-4-02

17h-18h

Echange Oculaire Sp 6.7mm Par un Sp 9.7mm

Le Sp 6.7 mm procure un grossissement limite pour l’ETX 90 EC

Jl.Domec Nature &Découverte Pau (Lionel)

Date :

Heure :

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Sa 20/4/02 21/4/02	20h-1h	Images de la Lune et Jupiter avec Lentille De Barlow x2 Dans le tube Oculaire . Webcam dans l’ace du tube Oculaire . Distance du CCD à l’embase du Tube Oculaire Df-Eocul Pointage Autostar De sirius, La lune ,Jupiter . Alignement Une étoile. Choisie par Autostar : Acturus à L’Est Pointage de la lune	Montage avec Barlow x2 Df-Eocul = ( 113 +/- 1 ) mm DMP = (16 +/-1) mm Pour les Objets «à l’infini» La BARLOW x2 double la distance focale Primaire f1 et donc double la taille de l’image : I ~ 2.f1.(Hobj / D)	Bouchon Axial Perdu ? Capuchon de boite de Pellicule à la place .	Une Collection de poussières s’est introduite dans le tube en l’absence du bouchon AR. L’humidité semble aussi s’y être insinuée et serait responsable de la mauvaise qualité des images ? Grossissement « vide » avec la Barlow. Pas de détails Supplémentaires sur Jupiter . Ce n’est pas une limitation optique. L’optique est très sensible à la condensation Ceci donne un aspect Flou aux images . Les optiques sont poussiéreuses Cela crée des noyaux de condensation. Il faudrait diminuer la cadence des images et augmenter la vitesse d’obturation ?	Nettoyer les optiques et le CCD avec un nettoyant optique antibuée Type Nettoyant de lunetterie	Jl.Domec O.Domec
			Le Buvard Rouge limite la condensation sur l’Objectif	Le Chiffon sur la Webcam limite les lumières parasites . On ferme le logiciel Webcam juste après l’enregistrement sur disque Puis on le rouvre et « save as.. » On évite ainsi le blocage du µ dès l’enregistrement .
			Le pointage à l’Autostar est correct après alignement équatorial et Viseur soigneux Puis alignement Autostar une étoile (Choisie automatiquement :Acturus),Sirius,La lune et jupiter sont dans le viseur à chaque fois .
			Jupiter 20/4/02 22h31 (Barlow x2) Sc du ciel et Ciel&Espace Diamètre de jupiter : Dj = 142796 km Dist(4/02) : D = 5.411 UA 1 UA = 1.496 .10^8Km D = 809, 5 10^9m Hi = 120.4pix = 0.67 mm HiThéo=2 f1 Dj/D= 0.441mm	Jupiter 25/3/02-22h22 sans Barlow (Ciel&Espace) D(3/02) = 4.904 UA D(5/02) = 5.827 UA Hi = 51 pix = 0.286 mm HiThéo= f1.Dj/D = 0.243mm D(25/3/02) = f1.Dj/Hi D(25/3/02)= 4.17 UA ! ?

Date :	Heure :	Essais :	Résultats :	Problèmes :	Solutions :	Présents :
Sa 20/4/02 21/4/02 (suite)	20h-1h		ETX90vestaJup-20-4-02-22h31 Lune 20/4/02-23h10 (Barlow x2)Mur droit et les cratères Alpetragius( Au nord) et Arzachel ETX90vestaLun-20-4-02-23h01-Barlow x2			Jl.Domec

Date :	Heure:	Essais :	Résultats :	Problèmes :	Solutions :	Présents :
Sa 20/4/02 21/4/02 (suite)	20h-1h		Lune (Barlow x2) « Alpes » et Vallée Alpine 21/4/02-0h09. Nord en haut mais l’Est est à gauche  ; Haut Webcam vers l’Arrière ETX90 ETX90vestaLunHerschel-21-4-02-0h14 ETX90vestaLunArzachel-21-4-02-Oh17

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Sa 20/4/02 21/4/02 (suite)

20h-1h

ETX90vestaLunMurdroitAlpetragiusArzachel -21-4-02-Oh20 ETX90vestaLun-21-4-02-Oh22-Walter(Bas à G) ETX90vestaLunMaginus-21-4-02-0h24

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Sa 20/4/02 21/4/02 (suite)

20h-1h

ETX90vestaLunMaginus-21-4-02-Oh25 ETX90vestaLunMaginus-21-4-02-Oh26

Lu 22-4-02

20h-23h

Pointage automatique Polaire à l’Autostar ETX90 sans webcam Essai de l’oculaire Super plössel 9.7mm

Pointage de Sirius, la Lune et Jupiter après Alignement polaire « Une étoile (Acturus choisie par l’autostar) ». Les étoiles sont toujours dans le viseur,les planètes presque toujours . Il est impératif d’aligner soigneusement au départ le viseur sur un astre ou objet Terrestre centré à l’oculaire .

Condensation sérieuse. D’autant plus que les surfaces optiques sont « sales ».

Nettoyer avec un anti-Buée Type lunetterie

Jl.Domec O.D. J.C.

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Ve 3-5-02

10h-12h

Traitement Couleur Sous iris 3.60 Saturne image inversée sur le CCD redressé automatiquement sur l’écran du µ Par l’ensemble Webcam + logiciel associé.

Commandes iris : Fichier->Conversion Avi-> ETX90vesta27-03-02-Saturn21h07 Canaux Rouge Vert Bleu :r v b compute_trichro1 v r v b 128 20 136 unsharp_Trichro @r @g @b 1.5 2 1 savebmp etx90vesta27-03-02-saturn21h07-977-136compute_trichro1-20im-unsharp_trichro compute_trichro1 Sélectionne les 20 meilleurs images parmi les 136 non redondantes , les recales et les additionnent en normalisant l’offset unsharp_Trichro Applique un masque flou sur les 3 plans couleurs obtenus @r @g @b. On augmente les détails mais aussi le bruit en augmentant les valeurs de la commande . Il y a beaucoup de rouge en raison de l’absence du filtre IR de l’objectif webcam. Balance des Blancs : Permet d’équilibrer les couleurs Savebmp[nom] : sauve l’image Couleur sous le répertoire de travail. Découper-Coller sous MPP ou autre La webcam à le haut tourné vers l’AR ETX90 Donc le pôle N en Haut mais l’Est à Gauche . La Webcam ou le logiciel impose 180° à toute image. Et redresse l’image inversée sur le CCD si la Webcam est dans l’axe Haut vers le Haut du tube .

Attention Les images prises avec le renvoi coudé ( Miroir plan à 45°) inverse la droite et la gauche .

Jl.Domec

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Ve 3-5-02 (suite)

10h-12h

Traitement Couleur Sous iris 3.60 Jupiter

Etx90vesta27-03-02-jupband22h : Avant traitement sélection MPP sur 474 images Après Traitement : Conversion avi des 82 images non redondantes sur 474 initiales Compute_trichro2 v r v b 60 20 82 unsharp_trichro @r @g @b 1.8 4 1 savebmp ETX90vesta27-03-02-JupBand22h-iris Les bandes nuageuses principales sont maintenant bien nettes ainsi que le disque . Ceci malgré une forte turbulence . On a demandé au logiciel de compositer les 20 meilleures images sur les 82 restantes. Puis un léger masque flou a été appliqué sur les 3 couleurs .

La résolution reste faible. Les images N’ont pas été prétraitées du Flat et de l’offset

Obtenir un grossissement plus Elevé en insérant Une lentille de barlow x2 Faire une séquence de Flat correcte Chaque soirée d’observation . Et au moins une séquence d’offset toutes les 2 ou 3 soirées . L’image Dark pourra être omise en première approximation .

Jl.Domec

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Jeu 2-5-02 (suite)

10h-12h

Traitement Couleur Sous iris 3.60 Lune

ETX90vesta27-03-02-lune22h48-iris Avant Traitement : sélection MPP 1 image sur 478 Après Traitement : compute_trichro1 v r v b 128 15 71 unsharp_trichro @r @g @b 1.8 4 1 savebmp ETX90vesta27-03-02-lune22h48-iris

Collection de poussières sur l’optique et le CCD. Les détails apparaissent mieux sur l’image traitée mais aussi les poussières ! A un jour de La pleine lune , les contrastes sont faibles .

La division par l’image de Flat aurait fait disparaître ces poussières qu’il faudra cependant supprimer avec du nettoyant d’optique .

Jl.Domec

Lu 6-5-02

22h-23h

Traitement avec image de FLAT 25-3-02

ETX90VestaFlat25-3-02-19h16CielEntrLun-Sun

Jl.Domec

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Ma 7-5-02 (suite)

10h-11h

Correction des défauts optiques (poussières etc…) grâce à l’image de PLU ou FLAT. Division des 3 canaux par flat1-25-3-02crépusc coefficient 20000 >Compute_trichro1 v-f r-f v-f b-f 128 5 5 >unsharp_trichro @r @g @b 1.5 3 0.8 >savebmp ETX90VestaLunePlaton25-3-02-22h07ExpAuto-iris Balance des Blancs Diminution du rouge en excés dans les images Brutes en raison de l’excès d’IR. Objectif Webcam retiré.

FLAT1-25-3-02Crépusc -Traitement iris et Commandes iris : ngain2 f f 20000 13 Smedian f 13 save FLAT1-25-3-02Crépusc Des poussières supplémentaires (apparaissent après compositage d’une sélection des 13 FLAT) invisibles sur le cliché précédent non composité . Avant division par FLAT 1: Des poussières sur Mer ! Lune 22h Cratère Platon au Nord de la Mer de Basalte dite « des pluies ». etx90vestaluneplaton25-3-02-22h07expauto-iris

On remarque que les poussières(Bas à G et milieu à D) sont légèrement décalées vers la droite entre l’image crépusculaire de FLAT Et l’image de la Lune . Ces poussières sont donc sur les optiques du télescope et non sur le CCD. La webcam a donc été décalées par Rapport au télescope x=49 y =55 x = 69 y = 57 d’environ 20 pixels vers la Gauche. Ce FLAT n’est donc pas exploitable car on ne doit pas déplacer la Webcam une fois le FLAT acquis . Les poussières qui ne sont pas sur le CCD restent donc !

Faire une acquisition de FLAT A chaque déplacement de la Webcam ou faire un FLAT Faire un FLAT à partir des images de l’objet de surface étendue. « Super  Flat-Field » Sous le logiciel iris . Il faut cependant avoir plusieurs dizaines d’images disponibles avec des décalages turbulents des détails supérieurs à la Taille des poussières Ce n’est pas le cas avec la Lune et le BUGG d’acquisition avec le µ portable N’a permis que quelques images . Ne pas déplacer la Webcam.

Jl.Domec

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Ve 10-5-02 (suite)

13h-15h

Traitement sous iris 3.60 Du spectre de Betelgeuse (Alpha Orion Type M1 2 Ia Iab )

ETX90Vesta300tDroitBetelgeuse21-3-02-22h18 Composition de 15 images sur 58 pour augmenter le rapport signal/Bruit >compute_trichro1 v r v b 256 15 58 >saveBmp ETX90Vesta300tDroitBetelgeuse21-3-02-22h18-Compute_Trichro1 Fenêtrage sous MPP On sauve aussi sous .fit ,on charge cette image que l’on fenêtre sous iris et qu’on sauve .fit. Puis on l’ouvre sous Vspec . Ce qui donne le spectre Brut peu bruité . etx90vesta300tdroitbetelgeuse21-3-02-22h18Compute_Trichro1-SpBrut etx90vesta300tdroitbetelgeuse21-3-02-22h18Compute_Trichro1-SpEtapCorecCompRef etx90vesta300tdroitbetelgeuse21-3-02-22h18Compute_Trichro1-SpEtapCorec etx90vesta300tdroitbetelgeuse21-3-02-22h18Compute_Trichro1-SpcorigRadiom

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Ve 17/5/02

22h-23h

Comparaison des réponses instrumentales

Newton Barlow1000/114-vestaPro-Spectromètre300t ETX90ECVestaPro-Spectromètre300t

Jl.Domec

Me 29/5/02

19h 23h

Initiation à la Réalisation des pages Web

Structuration d’une page Web Utilisation du logiciel WebExpert Tri partiel du Dossier ASCT-ET et Placement sur le poste BTS N°4 Accessible par le réseau .

Temps Bouché Aucune observation Possible Pas assez de Temps pour faire du traitement d’images etc…

P.Arnould Jl.Domec Elèves ASCT-ET G.Caby Y.Cantos

Me 5/6/02

19h 23h

Réalisation des pages Web

Création des Boutons des Pages Web ASCT-ET : -Création des images et Textes Des boutons Sommaire etc… sous PhotoShop -Créations des lignes Java Script pour créer les liens à partir des boutons (WebExpert) -Créations des pages associées aux Boutons(WebExpert)

P.Arnould Jl.Domec 4 Elèves ASCT-ET G.Caby Y.Cantos L.Vivé ?

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Plusieurs dates

Fête de la science

Organisation du débat par Mail avec Cap Sciences

Jl.Domec

Lu 1/10/02

15h30 18h

Réunion ASCT-ET

Organisation du débat Fête de la science Création de pages Web

P.Arnould Jl.Domec Elèves ASCT-ET Grégoire Lefebvre Gabriel Caby Laurent Vivé Yves Cantos

Ma 8/10/02

15h30 18h

Réunion ASCT-ET

Organisation du débat Choix des documents pour le diaporama de présentation de l’ASCT-ET Fête de la science Création de pages Web

P.Arnould Jl.Domec Elèves ASCT-ET : Grégoire Lefebvre Gabriel Caby Laurent Vivé Yves Cantos

Sa 12 et Dim 13/10/02

Fête de la Science

Réalisation du diaporamama de Présentation ASCT-ET

P.Arnould

Lu 14/10/02

9h30 22h

Fête de la Science

Préparation de la salle polyvalente pour le débat Vidéoprojecteur,Ordinateur portable. Essai et amélioration du diaporama Acceuil et réunion avec Essam Eggy chercheur de l’observatoire de Bordeaux : de 18h21 à 22h .

Acceuil négligeant du chercheur. Le repas et le Coucher Prévus au lycée n’a pas été organisé à temps par l’intendance .

Vérifier tout, confirmer par Fax, voir s’occuper de toute la logistique d’acceuil en plus de l’organisation technique du débat .

Jl.Domec E.Eggy Elèves ASCT-ET : Grégoire Lefebvre Gabriel Caby Laurent Vivé Yves Cantos

Ma 15/10/02

14h 23h30

Fête de la Science

Préparation du débat « Faut-il aller sur Mars ? »

Peu de monde Présent au débat Des préconseils, une soirée TV se déroulant en même temps. Repas à 19h pour les élèves . Elèves non libérés des cours .

Libérer complètement les personnels et les élèves pendant le débat. Tout simplement ,l’administration doit considérer comme importante la diffusion de la Science et s’y impliquer à fond

Professeurs ASCT-ET: P.Arnould Jl.Domec M.Kim Professeurs : M.Elissondo Mme ROUXEL (Mathématique) Mme ?(Fçais) Chercheur de l’observatoire E.Eggy Elèves ASCT-ET : Grégoire Lefebvre, Gabriel Caby Laurent Vivé, Yves Cantos Etudiants BTS-Spectromètre : Fosar, Glaria, Paloma Journaliste de la Radio Xiberoko Boltza 10 Elèves du lycée .

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Jeu 14/11/02	12-13h	Réunion	Bilan Fête de la Science.Retour d’expérience pour les manifestations futures .	P.Arnould Jl.Domec
Jeu 21/11/02	12-13h	Réunion	Choix des manifestations-Organisation de l’ASCT-ET	P.Arnould Jl.Domec

Mardi 26/11/02

16h 17h

Pages Web

Réalisation de pages Web et mise en ligne

P.Arnould 3 élèves ASCT-ET en TMT : G.CABY Y.CANTOS L.VIVE

Jeudi 28/11/02

12h 13h

Réunion

Préparation des inscriptions aux sélections pour le festival des Lycéens à PAU (Sélection en janvier 03) et Exposciences à MORCENX( 1^ère sélection le 15/2/03) Le festival des lycéens : se déroulera à PAU les 6 et 7 mai La préinscription par INTERNET sera faite par P.Arnould Avant le 30/11/02. Il y aura une audition de sélection à préparer pour janvier . Il faudra libérer les élèves . Exposcience : les 16,17 et 18 mai 2003. Inscription à faire par Fax ou email par Jl.DOMEC le plus tôt possible . Il n’y a pas de date limite d’inscription et pas de site internet .Chercher les coordonnées . Bilan sur l’ASCT-ET : Utiliser si possible les TPE et Heure de vie de classe pour l’ASCT-ET . Présenter un film sur le SETI (Science-Fiction) suivi d’un débat . Préparer des sorties GERMEA à Anglet, Cité de l’Espace à Toulouse, Pic du Midi de Bigorre . Mettre sur le WEB la Chronologie partielle des travaux . Fichier très volumineux . Bilan financier à faire pour le rectorat avant le 30/4/02 Acheter une valise pour l’ETX 90 (Jl Domec)

P.Arnould Jl.Domec

Lu 2/12/02

20h 22h

Réunion d’information des élèves de seconde internes sur l’ASCT-ET

A l’issue de la présentation des matériels et activités de l’atelier la plupart des garçons marque de l’intérêt notamment pour le Télescope et la Webcam . Les élèves intéressés s’inscrivent ensuite par activité dans un tableau récapitulatif Cependant, le film sur le SIDA prévu ce soir là conduit à une fuite de la plupart des élèves dès la fin de la présentation.

Encore un télescopage d’activités proposées aux élèves qui n’en manque donc pas !

Améliorer encore la coordination

JL.Domec L’équipe de surveil-lance de L’internat .

Lu

2/12/02

(Suite)

20h

22h

Atelier Scientifique Culturel et Technique « Vie Extraterrestre »

Information des élèves de seconde Lundi 2/12/02

Présentation : historique succinte depuis… ,Elèves et étudiants participants .

Activités :

Résultats :

Contacts : Professeurs : P.Arnould,Jl.DOMEC ; Etudiants STS et élèves TMT

Liste des volontaires pour participer aux activités  et visites :

Activité	Nom	Prénom	classe
Observations Astronomiques et acquisition d’images	POURTAU MATHIEU LOUSTALET LAURENT BERGERON Timé	Thomas Sébastien Quentin Maxime Guillaume Stéphane	2^e1 2^e2 2e2 2e2 2e1 2e2
Réalisation d’un spectromètre pour l’analyse de la lumière des étoiles, des planètes…	POURTAU LOUSTALET	Thomas Quentin	2^e1 2e2
Traitement d’images astronomiques sur PC	POURTAU MATHIEU	Thomas Sébastien	2^e1 2^e2
Réalisation des pages Web du site ASCT-ET	POURTAU MATHIEU	Thomas Sébastien	2^e1 2^e2
Traduction de film, revues, notice Techniques, Pages WEB en Anglais.
Débats :biologie, philosophie,cosmologie… Sur la vie extraterrestre.	POURTAU LOUSTALET	Thomas Quentin	2^e1 2e2
Film de science-fiction et débat	POURTAU LOUSTALET	Thomas Quentin	2^e1 2e2
Visite à la cité de l’espace à Toulouse	POURTAU MATHIEU LOUSTALET LAURENT BERGERON Timé	Thomas Sébastien Quentin Maxime Guillaume Stéphane	2^e1 2^e2 2e2 2e2 2e1 2e2
Visite au GERMEA à Anglet	POURTAU MATHIEU LOUSTALET	Thomas Sébastien Quentin	2^e1 2^e2 2e2
Visite au pic du midi de Bigorre	POURTAU MATHIEU LOUSTALET	Thomas Sébastien Quentin	2^e1 2^e2 2e2
Participation au festival des Lycéens à PAU	POURTAU	Thomas	2^e1
Participation à EXPOSCIENCE à MORCENX	POURTAU	Thomas	2^e1
Participation à des concours CNES :Réalisation d’expériences sur Ballons sondes ,de capteurs pour sondes astronomiques …	POURTAU MATHIEU LOUSTALET	Thomas Sébastien Quentin	2^e1 2^e2 2e2
Participation à des concours de l’industrie spatiale :réalisations d’instruments embarqués …	POURTAU MATHIEU LOUSTALET	Thomas Sébastien Quentin	2^e1 2^e2 2e2
Autres Activités à rajouter :

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Mer 18/12/02

14 h 16h

Première découverte du télescope et du système d’acquisition d’images par les élèves de seconde de l’atelier . 1/ Mise en station simple(Mode ALT/AZ et pas d’orientation vers le N) sur le trépied Haut Fixation de la Webcam et de son support . 2/ Alignement du chercheur (8x50) coudé avec l’oculaire 26mm . a/On met l’objet lointain au centre de l’oculaire b/ on met ce même objet (Sans toucher au télescope) au centre du réticule(Croix) du viseur. 3/ On connecte la prise USB de la Webcam à l’ordinateur et on règle le logiciel de pilotage à 30 images/s pour « figer » la turbulence de l’air et la balance des couleurs sur Extérieur . Découverte et correction partielle de l’inversion des images par l’otpique et la Webcam Sélection MMP sur près de 1000 images

Image obtenue avec le Haut Webcam tourné vers l’AV de l’ETX90 Haut et Bas inversés mais pas G et D ETX90vesta18-12-02-cabanchascherot-E-TetBas Images obtenue avec le Haut Webcam tourné vers l’AR de l’ETX90 ETX90Vesta-18-12-02-CabanChassCollinCheraut- Montag ETX90Vesta-18-12-02-CabanChassCollinCheraut ETX90vesta18-12-02-cabanchascherot-E-TetHaut La gauche et la droite sont inversées On distingue l’ombre à D du feuillage alors que le soleil couchant vient de D sur l’image réelle Voir aussi p40 et P43

L’excès de rouge des images s’explique par l’absence de l’objectif de la Webcam et de son filtre IR . Tout les longueurs d’ondes au delà de 0.7µm sont traduites En rouge même si elle ne sont pas visible. Ce jusqu’à environ 1µm limite de sensibilité du CCD de la Webcam . L’image du montage est mal cadrée trop lointaine et ne montre pas l’objet filmé à l’extérieur . On ne peut donc pas comparer avec l’orientation de l’image « réelle ». En fait l’image est tournée (Rotation de 180 °) en arrivant sur le miroir à 45 ° puis inversée (G/D ou Haut/Bas ici) sur ce dernier puis tournée de 180° par le logiciel Webcam .

Nettoyage soigneux et délicat à poursuivre Manipuler rapidement et correctement les bouchons ,oculaires …sur le télescope . Image réelle (Miroir G/D de l’image Ci-contre en bas) Image sur le miroir plan (45°) (Rotation de 180°) Image reçue sur le CCD(Inversion Bas/Haut-miroir plan horiz) Image retournée 180° par le logiciel Webcam (Haut vers l’AV ETX90) et présentée à l’écran . Image tournée 180° par les élèves en tournant la Webcam Haut vers l’AR de l’ETX90 pour résoudre le problème « Tête en bas » . Mais G/D sont inversés maintenant .

Jl.Domec 3 Elèves de l’ASCT-ET : Bergeron Guillaume Mathieu Sébastien Pourtau Thomas

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Mer 18/12/02 (Suite)

14 h 16h

Enormément De poussières Sur les optiques et le CCD Réaliser un support Pour les appareils de photo numériques qui possède une meilleure résolution et un meilleur temps de pose : (1s ou plus)

Jl.Domec 3 Elèves de l’ASCT-ET : Pourtau Thomas Mathieu Sébastien Bergeron Guillaume Tismé Stéphane est au CRoss

Ma 15/1/03

17h30 23h

Première utilisation nocturne del’ETX90 par les élèves de seconde de l’atelier Observation et film de la Lune,Saturne et Jupiter . Utilisation de la webcam et de l’ordinateur portable. Vérification de la procédure de compensation du BUGG avec la Webcam. Nettoyage de l’objectif ETX et du CCD avec un produit de lunetterie . Images : Webcam Haut tourné vers l’AV. ETX90. Nord en Haut mais E à Gauche. Images prises à 5 im/s ,à 1/25s d’ouverture ou 10 im/s 1/25s. Gain et luminisitée moyenne supérieure .

ETX90Vesta14-1-03-LunePlaton21h40 ; 39 images ETX90Vesta14-1-03-LuneGassendiMerDesHumeurs21h53 ; 7 images ETX90Vesta14-1-03-Saturn22h29 Selection MPP sur 51 images

Mise en route un peu tardive pour un début. Froid Vif (-4°C) entraînant un sérieux givrage de tout le matériel. Nettoyage fréquent de toute les optiques avec un produit antibuée (Mouillant des lingettes de lunetterie) Perte accidentelle d’un très beau film de Saturne faisant apparaître la division de Cassini .

Faire une initiation de jour et au chaud pour gagner du temps. Démarrer la mise en station plus tôt avant la nuit. La technique du mouillant sur les otiques pour éviter la condensation est excellente même par temps froid par rapport au classique buvard .

JL.Domec 2 élèves ASCT-ET : POURTAU Thomas TiSmé Stéphane . Avec deux autres élèves de seconde jusqu’à 19h30. Seul Thomas Rest jusqu’à plus de 23h.

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Ma 15/1/03 (Suite)

17h30 23h (Suite)

Le nettoyage Des optiques accessibles Avec des lingettes de lunetterie contenant un produit mouillant a permis D’éliminer les poussières importantes qui ne paraissent plus sur les images et de limiter la condensation puis le givrage .

ETX90Vesta14-1-03-Jupiter22h52-35 images ETX90Vesta14-1-03-Jupiter22h51 ; 35 images

JL.Domec 2 élèves ASCT-ET : POURTAU Thomas TiSmé Stéphane . Avec deux autres élèves de seconde jusqu’à 19h30. Seul Thomas Reste jusqu’à plus de 23h.

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Me 15/01/03

15h 17h

Séchage de l’ETX90 et nettoyage des optiques accessibles. Initialiser L’autostar pour une observation en monture Equatoriale ou polaire : 1/ Brancher le cordon à l’AUTOSTAR et à la prise AUX de l’ETX90 et mettre sous tension . 2/ Lire et appuyer sur 5 3/ Lire puis ENTER 4/ Menu SETUP ->ENTER 5/Faire Défiler ->Date ;Rentrer la date 6/ Heure ; Rentrer la date 7/ Site : CHERAUTE->Edit Vérifier 43.3° ;GMT-1H 8/Décal :NON si heure d’hiver ;OUI si heure d’été . 9/ Telescope ->ENTER: Vérifier Modèle : ETX90EC Focale :1250mm Monture :Polaire 10/ SETUP->Alignement-> ENTER-Lire et mettre en position de repos polaire Si ce n’est pas fait .(Voir ci-contre) 11/ enter->Facile ou une etoile ou deux etoiles suivant si les objets proposés sont visibles et bien identifiés . Facile : propose deux étoiles faciles à identifier et visibles à cette heure. Une étoile : utilise l’alignement avec l’étoile Polaire et avec une étoile deux etoiles : propose deux étoiles plus éloignées et visibles permettant un alignement précis. Une fois l’objet sélectionné -->enter Attendre la fin de rotation de l’ETX90 et le Bip sonore . Finir l’alignement à la raquette en mettant l’astre au centre de l’oculaire puis enter. Passer à l’objet suivant .

ETX90-15-1-03AligntPolairManuel ETX90-15-1-03AligntPolairManuel-D-zéro-Tub-N ETX90-15-1-03AligntPolairManuel-43°Latit

Alignement du viseur coudé et du Télescope : 1/ mettre l’oculaire de 26mm dans le porte oculaire et mettre au centre Un objet (Terrestre au crépuscule-C’est plus facile-à l’aide de la raquette pour ajuster) 2/ régler les 6 vis du viseur pour placer le réticule(Croix) sur l’objet. Ceci assure que l’objet à l’oculaire sera l’objet centré sur la croix du viseur. Montage de l’ETX90 sur le Trépied et alignement Polaire  : 1/ On place le Trépied avec sa plaque à Trous Jambe N vers le Nord et on règle l’horizontalité du Plateau supérieur avec un niveau à bulle . 2/ On place la vis proche de la réglette de latitude dans le trou « High Latitude Leg » de l’ETX90 . On serre modérément les 2 Vis. 3/On oriente la plateau doucement pour afficher les 43° de latitude de Chéraute . 4/ Position de repos polaire de l’ETX90 -Débrayer (AD) et tourner en sens Trigo jusqu’à la butée sans forcer. -Tourner en sens horaire le Mouvement AD jusqu’à aligner le point blanc de la fourche à la verticale de la LED Rouge du panneau de commande. Rembrayer. 5/ Débrayer le mouvement des déclinaisons et Régler le vernier à O ° . Rembrayer . Le tube est alors tourné approximativement vers l’étoile Polaire .

Jl.Domec

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Me 15/01/03 (Suite)

15h 17h (Suite)

Alignement du Télescope préalable à toute observation . Après avoir fait l’alignement polaire et l’initialisation de l’AUTOSTAR Comme précédemment , On demande l’alignemenent Facile . Les 2 étoiles choisies par l’AUTOSTAR sont CAPELLA (Alpha du cochet) puis VEGA (Alpha de la Lyre)

ETX90-15-1-03AligntFacil-Capella-16h58 De JOUR : On contrôle la déclinaison correcte pointée par l’AUTOSTAR en comparant le vernier de l’ETX90 et l’angle entre la polaire et l’astre sur la carte du Ciel . Carte15-1-03-16h58-Capella-AD-Dec

Réglage de la date et l’heure sur la carte Carte15-1-03-16h58-Capella-Date-Heure Repérage des Coordonnées de Capella : AD= 5h08’ Cadre Rouge; Dec = +45° Cadre Bleu; Direction EstNordEst :Cadre Vert

Jl.Domec

ETX90ECMenusAUTOSTAR

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Me 15/01/03 (Suite)

15h 17h (Suite)

ETX90-15-1-03AligntFacil-Vega-AlphLyre On relève sur la carte pour la date du 15/1/03 à 16h58 (Ovale Vert) pour VEGA de la Lyre(Ovale Rose) : AD = 18h44’(Ovale Bleu); Dec = + 40 °(Ovale rose) ; Orientation: Ouest (Cadre Rouge) Remarque : Le calendrier le plus extérieur de la carte permet de repérer la position du soleil sur l’écliptique . Il suffit de positionner la réglette sur la date choisie du calendrier le plus extérieur et le soleil se trouvera à l’intersection de la réglette et de l’écliptique . Ici, le soleil passera devant la constellation du Sagittaire le 1^er Janvier . Le soleil est sensé être devant la constellation du Capricorne pour le calendrier Astrologique ! Il y a un mois de décalage actuellement en raison de la précession des équinoxes Terrestre.

Carte15-1-03-16h58-Vega-Date-Heure-Dec-Ouest

Jl.Domec

Lu 20/01/03

13h30 17h

Festival des Lycéeens Audition N°1 à PAU

Présentation du projet “Sommes nous seuls dans l’Univers” pour la première audition au festival des lycéens 2003 . Avec Diaporama sur Vidéoprojecteur. 25’ de présentation réparties sur les quatres intervenant .

P.Arnould Jl.Domec Etudiant STS2 : Renaud Glaria Elève 2^nde 1 : Thomas Pourtau

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Ma 21-1-03

15h30-17h

Réalisation de pages Web. Traitement d’images : Initiation .

Initiation à la réalisation de fond,de titre de pages, des balises Netscape, InternetvExplorer … Avec le logiciel WEBEXPERT qui permet de réaliser des pages peu gourmandes en mémoire. Initiation au traitement d’images Webcam avec le logiciel Iris développé par un amateur d’astronomie (Christian Buil : www.astrosurf.com) Traitement d’un film de saturne obtenue le mardi 14/1/03 ETX90VESTA14-1-03-SATURN22H29 La première fois on configure iris ;Fichier->Réglages Dans le logiciel iris : Fichier->Conversion Avi

Trouver une plage horaire où tous les élèves ASCT-ET sont disponibles en même temps ainsi que les professeurs .

Le mardi de 18h à 19h semble être la plage qui satisfasse les élèves

P.Arnould Jl.Domec Elèves ASCT-ET Bergeron Guillaume 15h30-16h Pourtau Thomas Pour une information sur le festival des lycéens et la suite des activités auquels ils pourront participer pnctuellemnt en fonction de leurs disponibilités : Gabriel Caby Yves Cantos Grégoire Lefebvre Laurent Vivé

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Ma 21-1-03

15h30-17h (suite)

(Nb d’images très faible en raison d’un manque de vitesse d’acquisition des images sur le µportable ou d’une mauvaise configuration du logiciel Webcam (augmenter la durée d’acquisition ou le Nb d’images par seconde mais la qualité des images est moins bonne)

Convertir au bout de 51 s apparaît la fenêtre suivante on a demandé de supprimer les redondances qui sont des images répétées par le logiciel de la Webcam Vesta Pro pour donner l’impression de fluidité au film . Additionner ces images revient a cumuler les bruits sur les même pixels qui normalement se répartissent aléatoirement avec des images différentes . On peut démarrer le traitement des images sur les 3 couleurs : Sélection de 4 images sur les 5 non redondantes basé sur le canal v La registration(recentrage) des images se fera sur une zone de 64 pixels centré sur la zone sélectionnée à la souris On applique unléger masque flou(Unsharp) pour faire ressortir des détails . IrisConversAvi-traitt-Résult-ETXvesta14-1-03Saturn

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Ma 21-1-03

15h30-17h (suite)

Le résultat n’est pas formidable car il y a très peu d’images à additionner. En dessous de 10 images le résultat est mauvais . Car la dynamique de l’image est peu améliorée et le rapport signal/ bruit reste faible . La couleur rougeâtre est due à l’absence de filtre IR (Objectif Webcam retiré) On peut l’améliorer par la Balance des Blancs .

Faible nombre d’images

Augmenter : - le nombre d’images/s -le Nb de trames -la durée du film

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Ve 28/2/03

11h30

Fax et mail A Lacq Odyssée Pour la candidature définitive à Exposcience EJA 2003 16,17,18 mai 2003

Jl.Domec

Date :

Heure:

Essais :

Résultats :

Problèmes :

Solutions :

Présents :

Ve 7/3/03

9h30 12h

Récupération Valise ETX90 A PAU Choix de la valise Rigide et non du sac souple en raison d’un très mauvais rapport qualité /Prix Bilan financier : 1485€ -150€ (Valise) Solde 7/3/03 : 1335€

Jl.Domec

Ma 11/3/03

15h-16h

Rangement Optimal Du matériel nécessaire à l’observation Dans la malette.

Pas de place réservée aux cordons de liaison

Pocéder à des découpages adaptés de la mousse pour loger les cordons etc.. ?

Jl.Domec
