On va construire la représentation graphique de la vitesse de chute de la bille en fonction du temps.
|

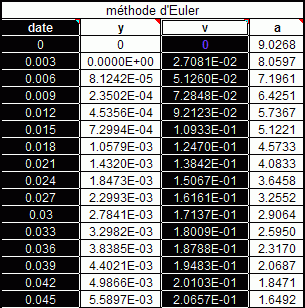

Il faut sélectionner les cellules contenant les dates (de C26 à environ C100) et autant de cellules contenant la vitesse (de E26 à environ E100). Pour sélectionner deux plages non adjacentes, il faut sélectionner la première plage puis tenir la touche Ctrl enfoncée pendant la sélection de l'autre plage (figure 26). |
 figure 26 |

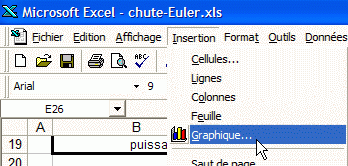

| Pour construire le graphique il faut choisir le menu "Insertion" puis "Graphique..." (figure 27). |
 figure 27 |
|

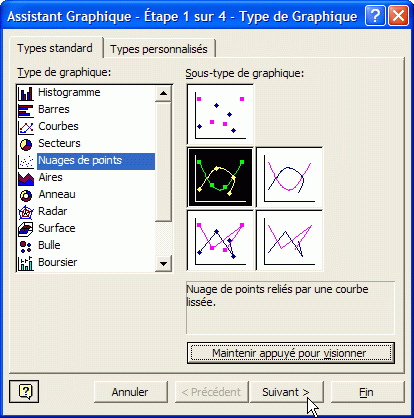

Choisir dans "Type standard" un graphique du type "Nuage de points". Sélectionner un type "Nuage de points reliés par une courbe lissée." (figure 28) puis cliquer sur "Suivant". |
 figure 28 |

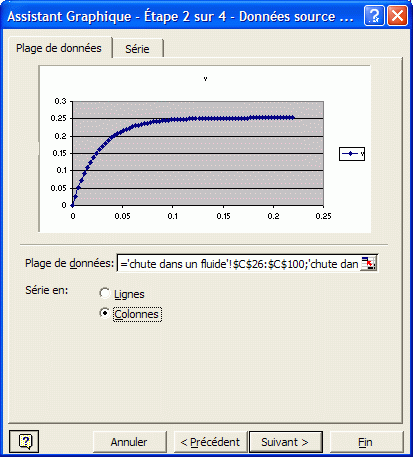

| Le graphique apparaît dans la fenêtre. Cliquer sur "Suivant" (figure 29). |
 figure 29 |

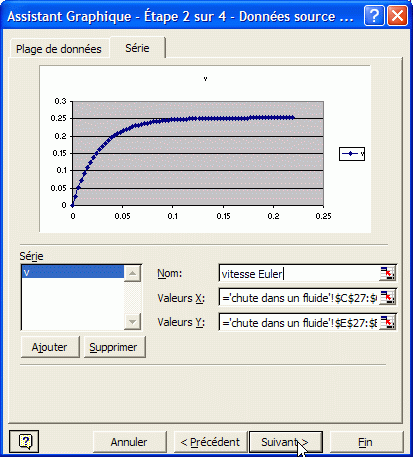

| Dans l'onglet "Série", modifier le "Nom" de la série pour indiquer un nom explicite comme "vitesse Euler" puis cliquer sur "Suivant" (figure 30). |
 figure 30 |

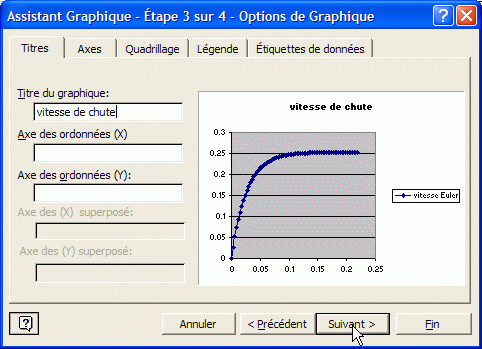

| On peut compléter le "Titre du graphique" puis cliquer sur "Suivant" (figure 31). |
 figure 31 |

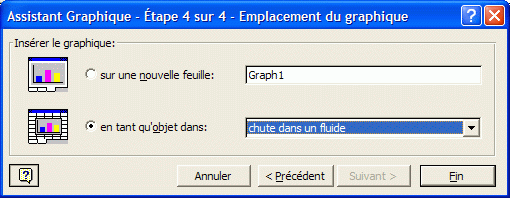

| Choisir d'insérer le graphique en tant qu'objet dans la feuille en cours puis cliquer sur "Fin" (figure 32). |
 figure 32 |

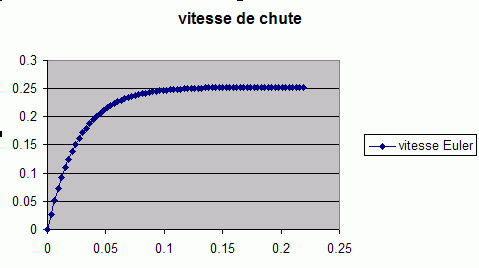

| On obtient le graphique dans la feuille du tableur (figure 33). |
 figure 33 |
On a modélisé les frottements par une force de la forme Ff=k.vn. Jouez sur les valeurs de k et n et observez leur influence sur l'allure du graphique.
Revenir à k=1 et n=1.
